脫硫脫硝電氣自動化控制系統

脫硫自動化控制系統，主要控制風機、水泵、電磁閥等電氣設備，按照相應工藝要求進行控制，從而達到工廠煙氣脫硫的效果。脫硫自控系統控制的設備有氧化風機、循環泵、攪拌器等，另有石膏泵、卸料器的變頻控制以及反沖洗系統的自動手動控制。脫硫自控系統主要采集的模擬量參數有PH計、煙氣的進出口溫度、密度計和壓差計等。

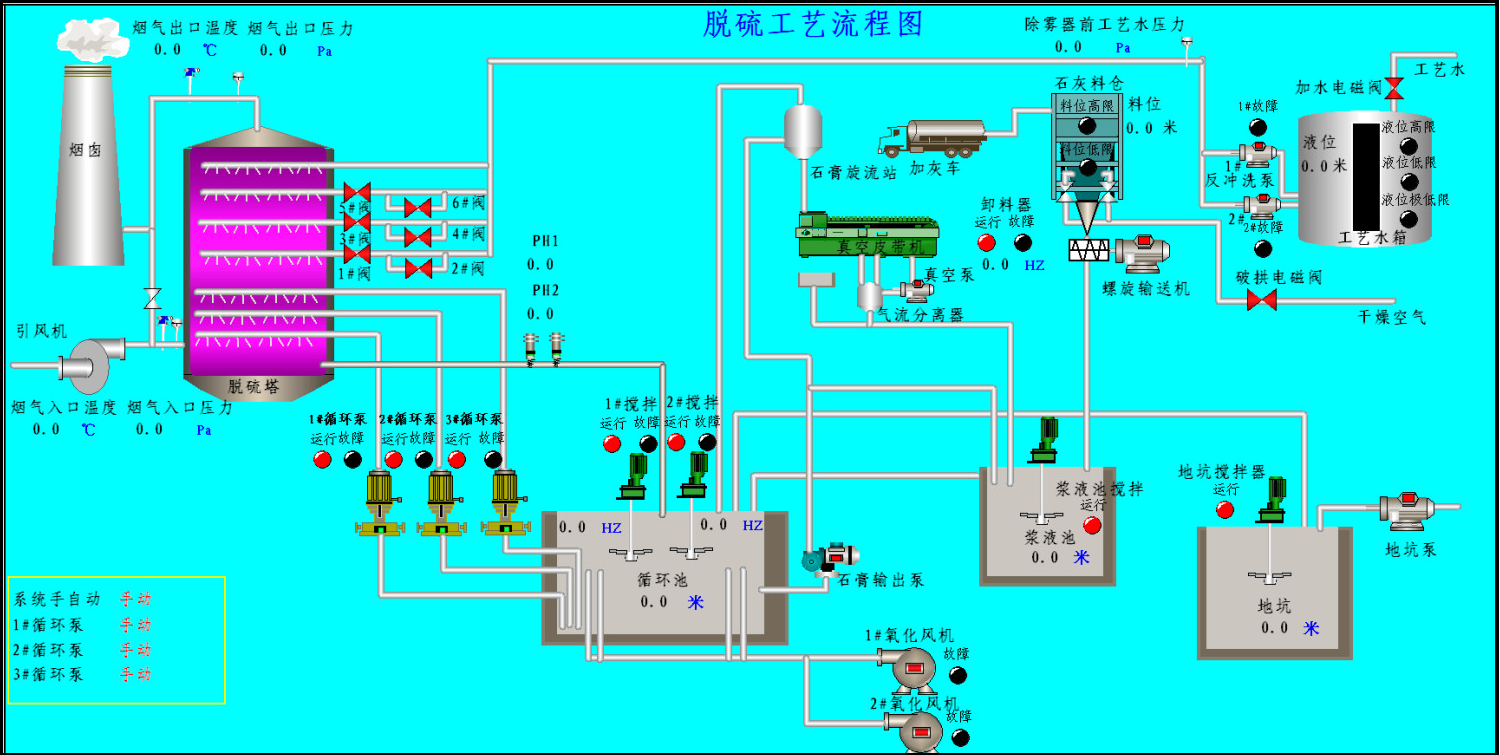

◆脫硫本地控制流程
根據實際情況，開啟相應數量的循環泵，對應的循環攪拌器和氧化風機開啟，料倉料位根據料位計顯示適時采購石灰。循環池PH計顯示循環池中循環水酸堿度，當PH計過高或過低時上位機顯示對應報警，當PH值過低時通過螺旋輸送機和卸料器向漿液池加入石灰。脫硫塔反沖洗分為手動和自動，手動控制時，先開啟相應的反沖洗水閥再打開水泵，對每層進行清洗，沖洗完畢后先關水泵再關電磁閥；自動控制時。在上位機設定好沖洗的時間間隔和每層沖洗時間，PLC根據程序自動對脫硫塔進行沖洗；
◆脫硫控制與在線監測聯機控制
根據采集在線監測數據中的煙氣SO2含量，脫硫電氣系統進行相應的控制調節，對循環水泵的開啟數量和加料系統進行控制，從而使SO2含量達到理想數值，符合排放標準。
◆脫硝控制系統概述
脫硝自動化控制系統，主要采集兩個尿素罐的液位和溫度以及尿素溶液的流量和壓力等，控制攪拌器、調節閥、加水閥和循環泵的開啟。最終通過向鍋爐噴灑尿素溶液進行反應從而降低氮氧化物的含量。
◆脫硝本地控制流程
根據要求配置尿素溶液，可通過加水閥向罐內加水，通過蒸汽閥對罐內液體加溫，通過循環泵輸送溶液經對應噴頭向鍋爐噴灑，管道的壓力和流量由循環泵的頻率和調節閥的開度來配合調節。
◆脫硝控制與在線監測聯機控制
根據采集在線監測數據，主要是煙氣中氮氧化物含量，系統根據上位機設定參數自動開啟和關閉循環泵，從而有效的降低氮氧化物含量，達到煙氣排放標準。
